Réseaux
Nous contenterons du Réseau pour PC à câble.
Je vais vous parlez d'un petit réseau pour particulier, trois ordinateurs à partager ou plus.
Il faut bien sur un minimum de deux ordinateurs pour partager quelque chose.
Pour connecter les ordinateurs entre eux il faut un Switch et des câbles RJ 45 relier aux cartes réseaux des ordinateurs.
On appel la topologie en étoile.

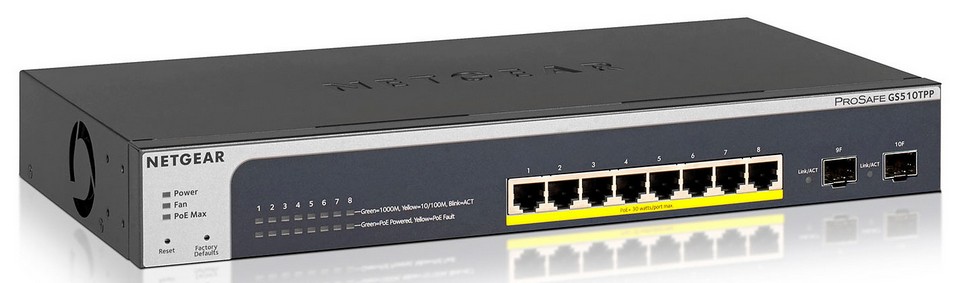

Le Switch.
Un switch 8 ports fonctionnant en communication bidirectionnelle (l'envoi et la réception se font simultanément), on peut brancher en même temps
huit canaux de transfert. L'appareil atteint alors dans ce cas un taux de transfert théorique de 125 Mo/s.
environ ! Chaque ordinateur peut alors communiquer (presque) comme s'il était en connexion directe avec les autres.
Vous dites comment je fais pour avoir 125 Mo/s, un switch à 1000 Mbits/s : en pratique, on n'atteint d'après les capacités du matériel, pour moi c'est environ 100-90 Mo/s.
environ ! Chaque ordinateur peut alors communiquer (presque) comme s'il était en connexion directe avec les autres.
Vous dites comment je fais pour avoir 125 Mo/s, un switch à 1000 Mbits/s : en pratique, on n'atteint d'après les capacités du matériel, pour moi c'est environ 100-90 Mo/s.

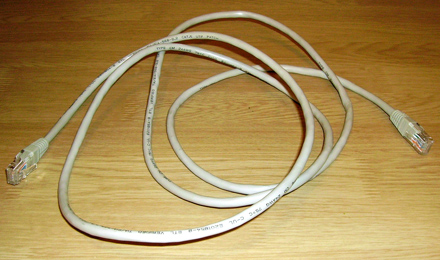

Le Câble RJ 45.
Les Câbles ont plusieurs catégories, les plus courants sont la 6, 6a et la 7, pour les deux dernières on peut les utilisez pour le 10 Gbit/s.
On utilise une paire torsadée. C'est à dire que les fils vont par deux et sont torsadés l'un sur l'autre.
Vous n'avez que deux ordinateurs à relier l'un à l’autre ? Dans ce cas, vous n'avez pas besoin d'un switch ! Il vous suffit simplement de
les brancher l'un à l'autre en utilisant un câble spécial appelé câble croisé.

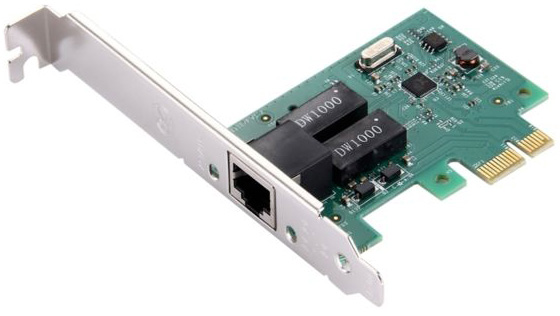

La Carte Réseau.
La plupart des cartes réseaux disponibles de nos jours sont conçues pour un débit de 10/100/1000 Mbps.
Pour les dernières cartes mères, les connections réseaux sont intégrées et pour certaine deux cartes gigabits.
Pour les dernières cartes mères, les connections réseaux sont intégrées et pour certaine deux cartes gigabits.
Pour Internet il faut un Modem Routeur pour l'ADSL, sinon un Routeur pour la fibre optique fournit par le F.A.I. en général.

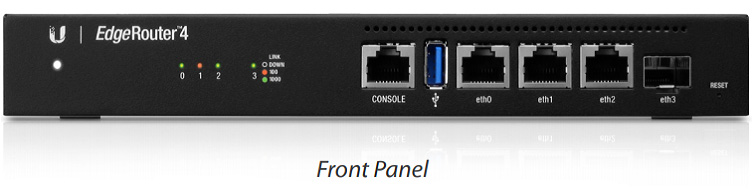

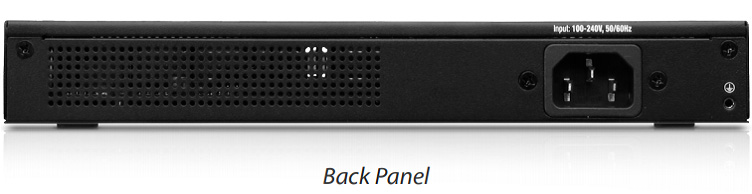

Le Routeur.
Le Routeur comporte d'une part le fameux switch dont nous parlions précédemment et peut, par exemple, relier quatre ou plusieurs ordinateurs les uns aux autres. (Sauf le modèle en photo, il ne fait que le switch en logiciel)
D'autre part, il s'agit d'un routeur qui permet à tous les ordinateurs connectés d'accéder à Internet via une adresse IP unique. On parle alors de NAT, Network Adress Translation (méthode de traduction d'adresse IP). Sur un plan technique : les routeurs travaillent, dans le cadre de la connexion distante à Internet, en tant que serveur DHCP. En clair, ils distribuent les adresses IP dynamiquement à tous les PC connectés, vous évitant ainsi toute frustration avec les adresses IP locales.
Exemple : adresse du routeur 192.168.2.1, et les adresses des PC 192.168.2.2 PC 1
192.168.2.3 PC 2, 192.168.2.4 PC 3. De plus, les appareils comportent un pare-feu contrent les tentatives de piratages. Votre réseau local est ainsi bien protégé contre les intrusions, et un certain nombre d'options comme le vpn ou le DMZ.
D'autre part, il s'agit d'un routeur qui permet à tous les ordinateurs connectés d'accéder à Internet via une adresse IP unique. On parle alors de NAT, Network Adress Translation (méthode de traduction d'adresse IP). Sur un plan technique : les routeurs travaillent, dans le cadre de la connexion distante à Internet, en tant que serveur DHCP. En clair, ils distribuent les adresses IP dynamiquement à tous les PC connectés, vous évitant ainsi toute frustration avec les adresses IP locales.
Exemple : adresse du routeur 192.168.2.1, et les adresses des PC 192.168.2.2 PC 1
192.168.2.3 PC 2, 192.168.2.4 PC 3. De plus, les appareils comportent un pare-feu contrent les tentatives de piratages. Votre réseau local est ainsi bien protégé contre les intrusions, et un certain nombre d'options comme le vpn ou le DMZ.
